矢板止め金物 ノックマン（PAT.P）

社内製品
社内製品
社内製品

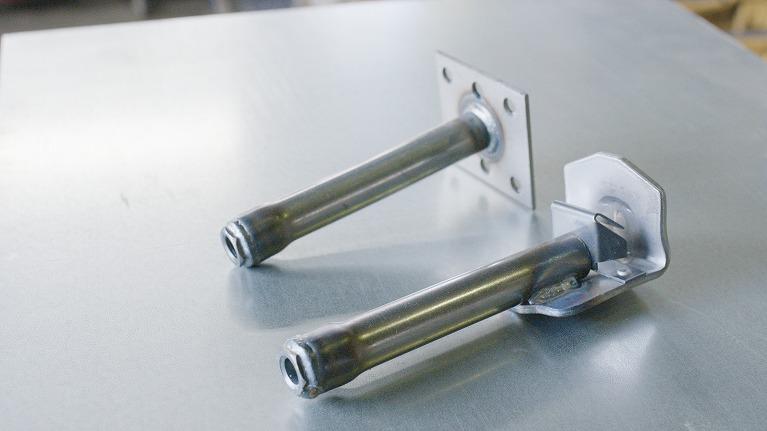

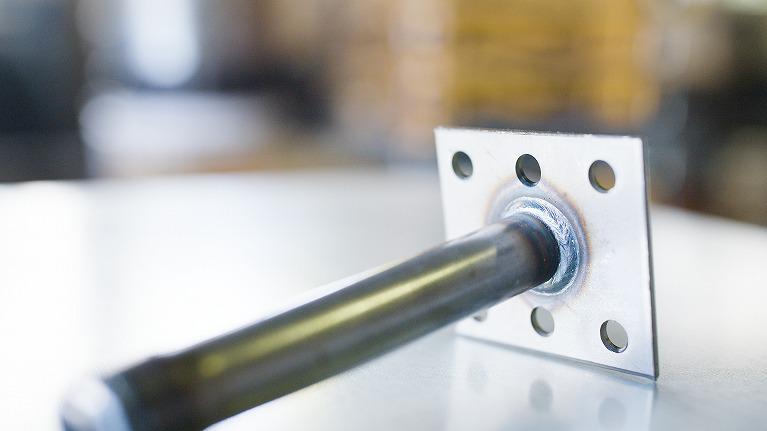

建設現場における地下型枠工事で、山留め面からのセパレータの調整と固定ができる矢板止金物です。
ノックマンは、壁厚寸法調整後、Pコン側をたたいてセパレータの廻り止固定ができるため、配筋等の障害物があってもスムーズに作業ができ、山留めからの型枠施工の省力化に貢献します。

ノックマン製品一覧

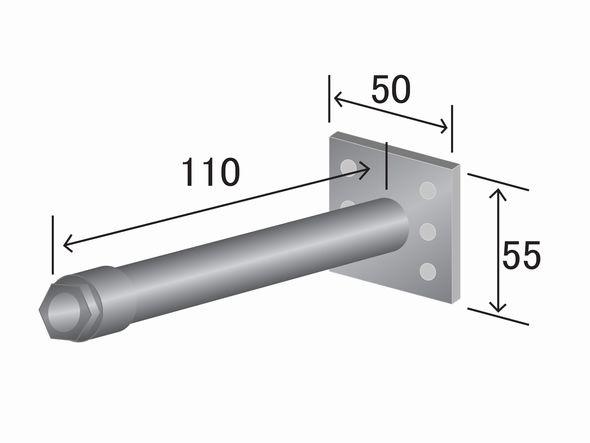

ノックマンH型

社内製品
記号 H型 9・15・21・25用
サイズ W 5/16
W 3/8（受注生産）
壁厚調整寸法 90mm
H鋼フランジ厚 H15　9～15mm
H21　15～21mm
用途 H鋼引き抜き用
入数 100
許容強度 1,400kgf

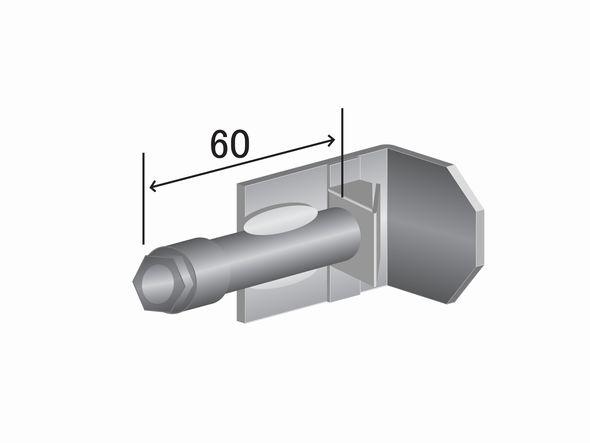

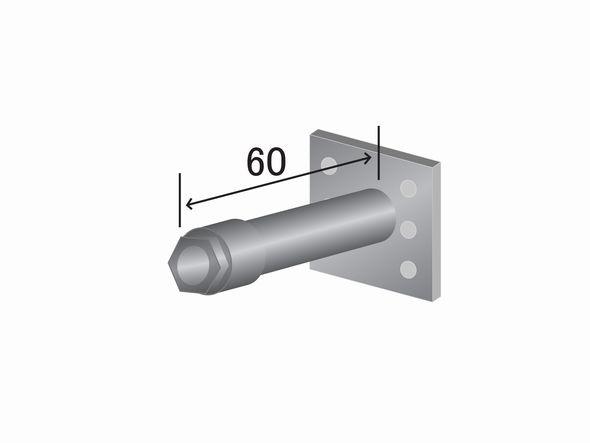

ノックマンH型L60

社内製品
記号 H型L60 15・21用
サイズ W 5/16
W 3/8（受注生産）
壁厚調整寸法 40mm
用途 H鋼引き抜き用
入数 100
許容強度 1,400kgf

ノックマンK型

社内製品
記号 K型
サイズ W 5/16
W 3/8（受注生産）
壁厚調整寸法 90mm
用途 横矢板釘・ビス止用
入数 100

ノックマンK型L60

社内製品
記号 K型L60
サイズ W 5/16
W 3/8（受注生産）
壁厚調整寸法 40mm
用途 横矢板釘・ビス止用
入数 200

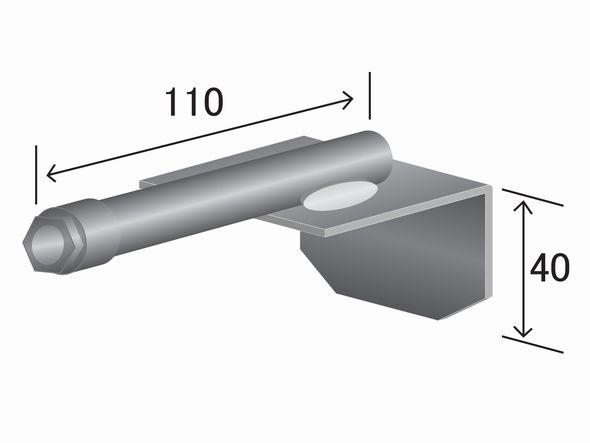

ノックマンWL型

社内製品
記号 WL型
サイズ W 5/16
W 3/8（受注生産）
壁厚調整寸法 90mm
用途 アングル溶接用
入数 100
許容強度 1,400kgf

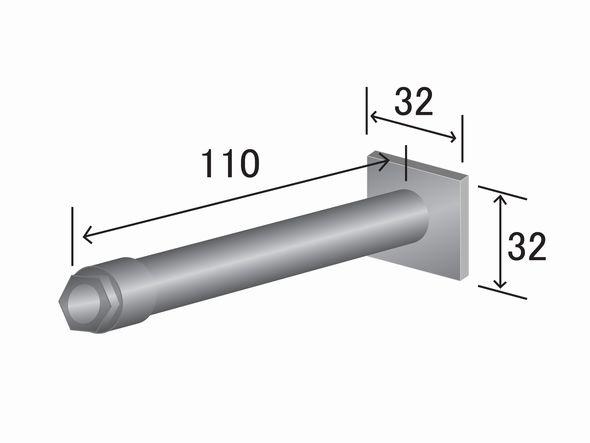

ノックマンW型

社内製品
記号 W型
サイズ W 5/16
W 3/8（受注生産）
壁厚調整寸法 90mm
用途 H鋼溶接用
入数 150
許容強度 1,400kgf

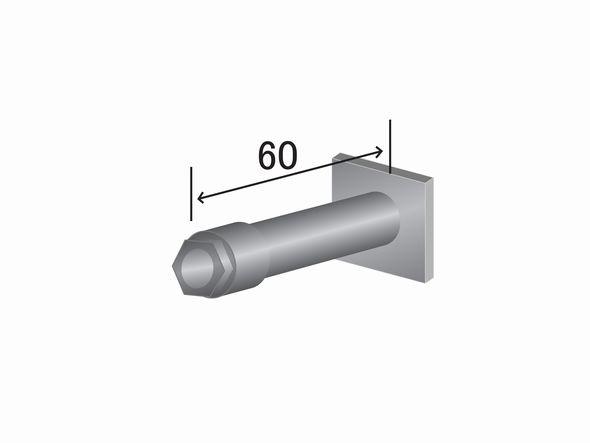

ノックマンW型L60

社内製品
記号 W型L60
サイズ
W 5/16
W 3/8（受注生産）
壁厚調整寸法 40mm
用途 H鋼溶接用
入数 200
許容強度 1,400kgf

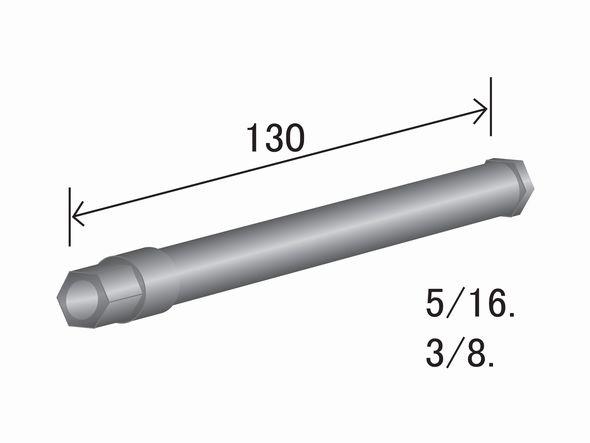

ノックマンSD型

社内製品
記号 SD型
サイズ
W 5/16
W 3/8（受注生産）
壁厚調整寸法 85mm
用途 スダッド・ボルトピン用
入数 200
許容強度 1,400kgf

ノックマン 簡易カタログ

ノックマンの簡易カタログは下記のボタンをクリックしていただき、印刷してください。
ダウンロードはこちら

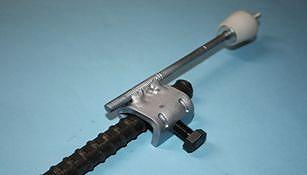

鉄筋＆丸セパ無溶接金物
キャッチマン

社内製品

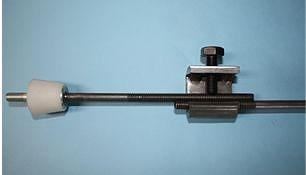

鉄筋等からセパレーターを引く際に用いる無溶接金物です。
抜群の強度により、建設現場における溶接施工の省力化に貢献し用途に応じた様々な使い方が可能です。
適応鉄筋：D10～D16

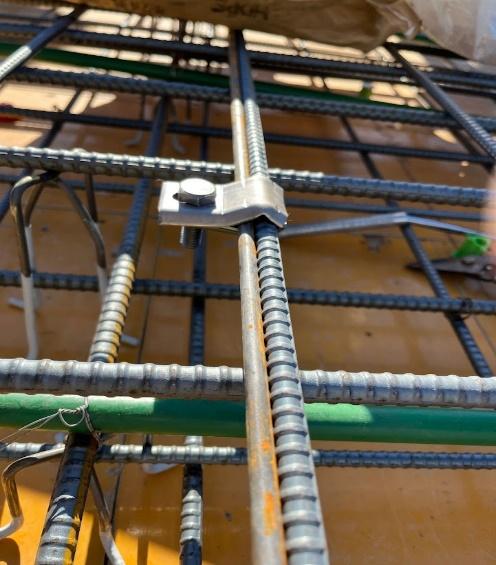

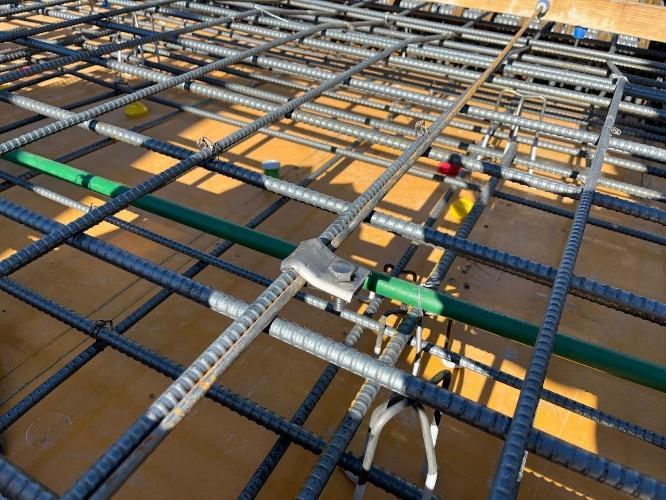

  • 様々な用途における鉄筋（D10～D16）からの各種セパ引きに
  • 鉄筋を用いた各種レベル出し等に
  • 丸セパねじ部同士のジョイントに
  • 抜群の強度により現場における無溶接施工の省力化に貢献します

鉄筋＋丸セパ

社内製品
※注意
丸セパがボルト側になるようにセットして下さい

鉄筋＋丸セパ背面溶接

社内製品

丸セパ＋丸セパ（ ねじ部同士 ）

社内製品
※注意
丸セパねじ部は24mm以上ラップして下さい

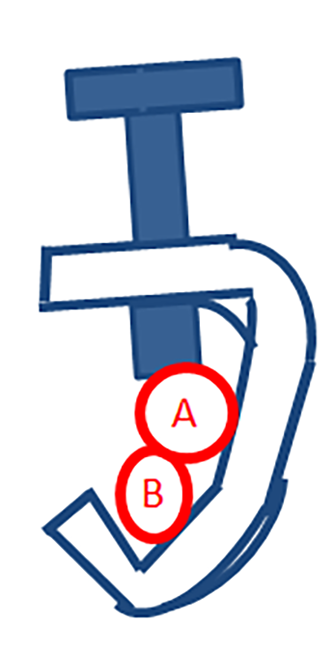

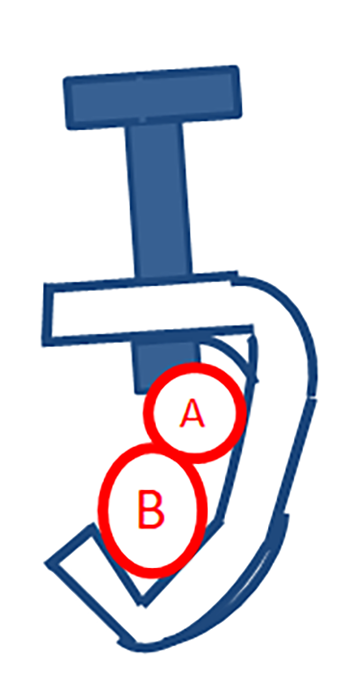

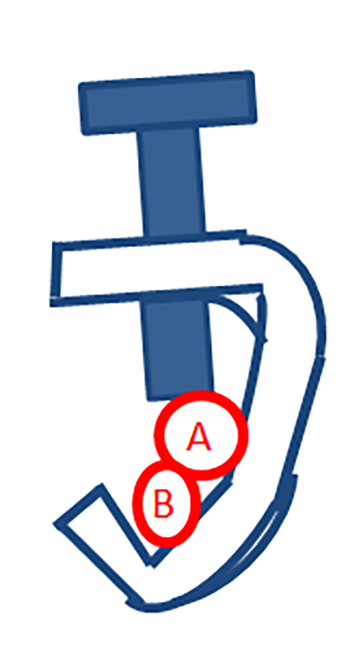

施工組合わせ

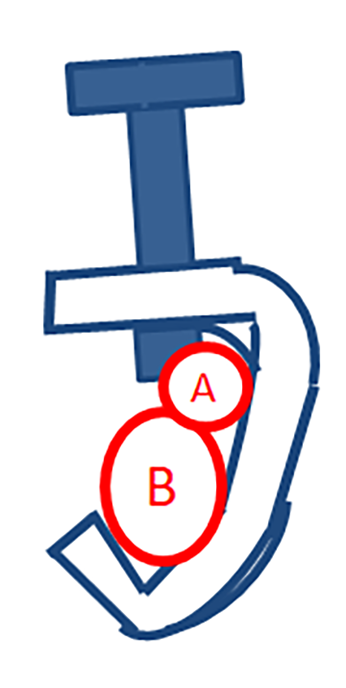

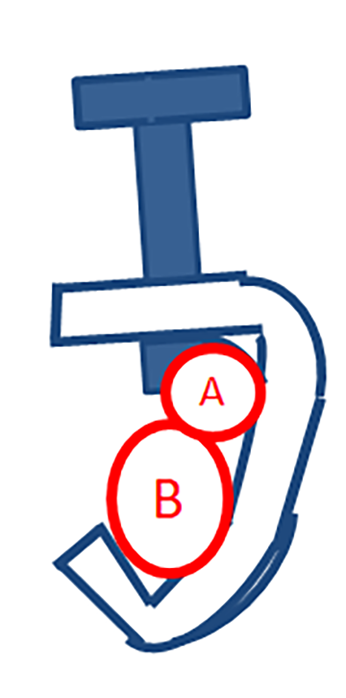

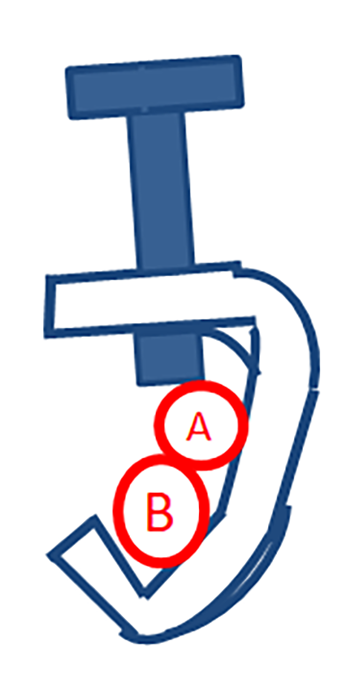

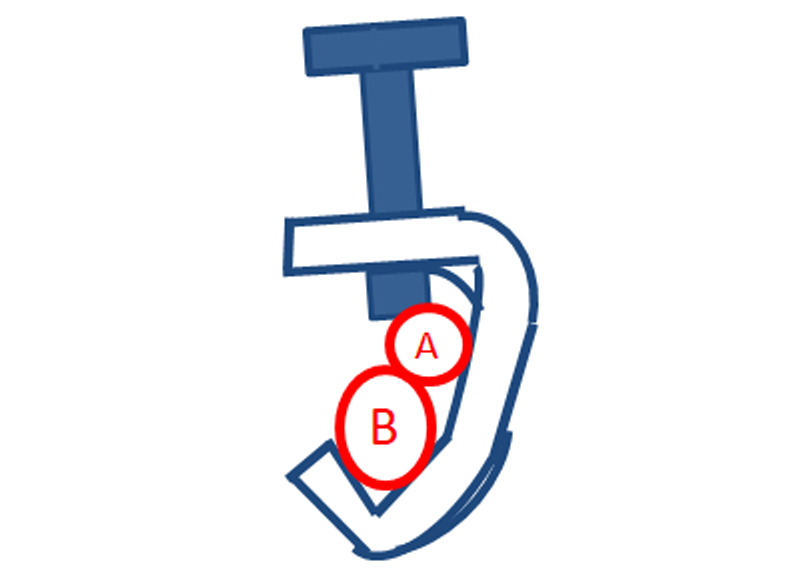

キャッチマン キャッチマン キャッチマン キャッチマン
A 丸セパ 5/16
B 鉄筋 D10
A 丸セパ 5/16
B 鉄筋 D13
A 丸セパ 5/16
B 鉄筋 D16
 許容強度 3.0KN

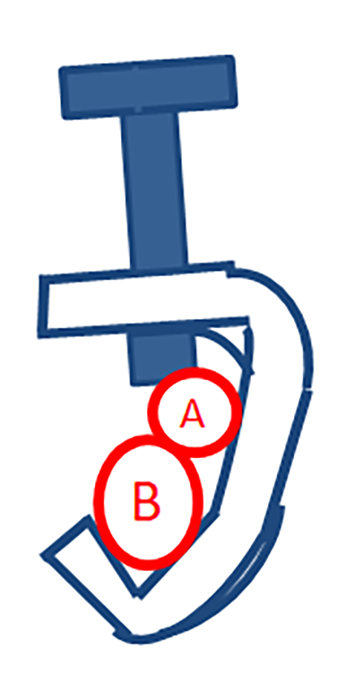

キャッチマン キャッチマン キャッチマン キャッチマン
A 丸セパ 3/8
B 鉄筋 D10
A 丸セパ 3/8
B 鉄筋 D13
A 丸セパ 3/8
B 鉄筋 D16
 許容強度 3.0KN

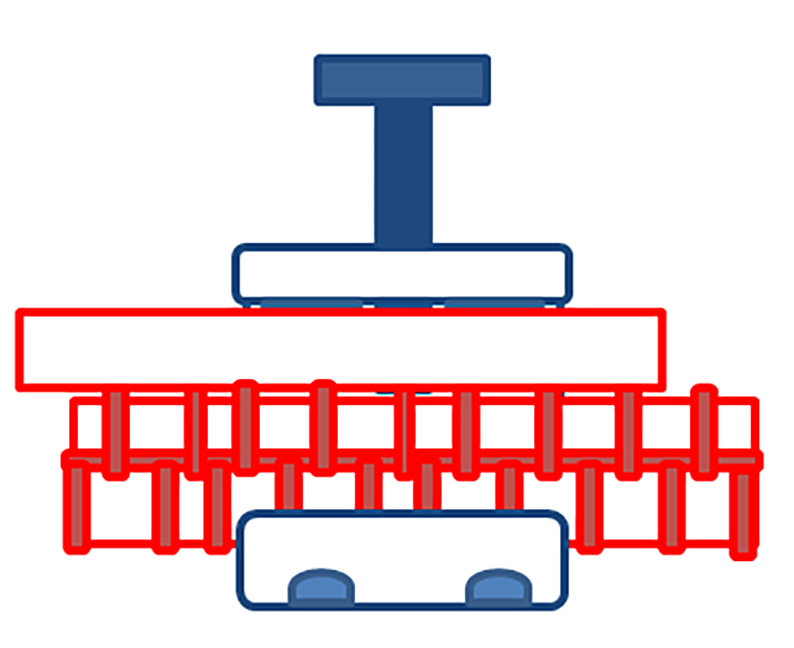

キャッチマン キャッチマン キャッチマン
A/B 丸セパ5/16 A/B 丸セパ3/8 許容強度 7.0KN

許容強度

許容強度
パターン1 鉄筋（D10～D16）＋
丸セパ（W5/16・W3/8）
抱合わせ 3.00ｋN
パターン2 鉄筋（D10～D16）＋
丸セパ（W5/16・W3/8）
丸セパ背面溶接 5.00kN

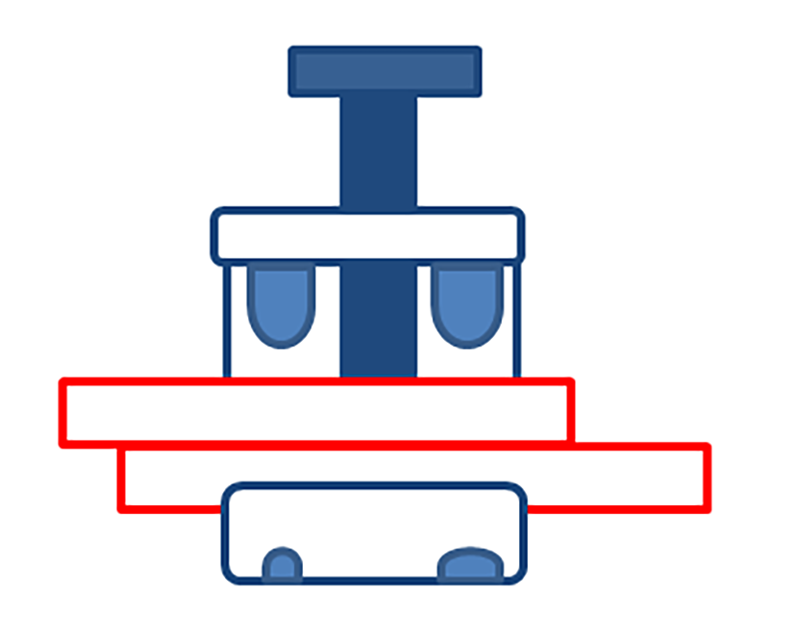

パターン3 丸セパねじ部＋丸セパねじ部
W5/16＋W5/16・W3/8＋W3/8
抱合わせ 7.00ｋN

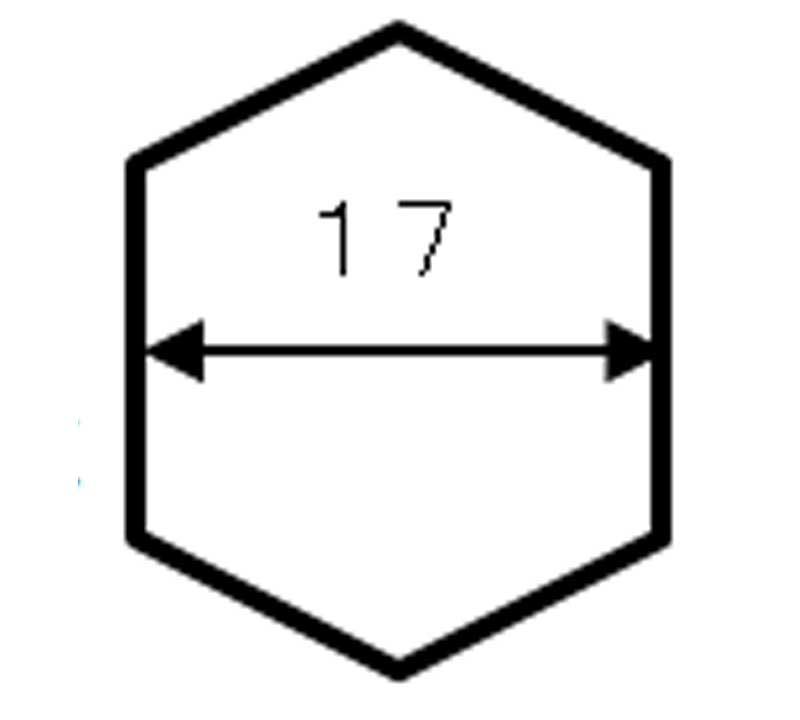

ボルト平径

ボルト平径
※ボルト締付けトルク25～30N-m
梱包 100個入/15㎏

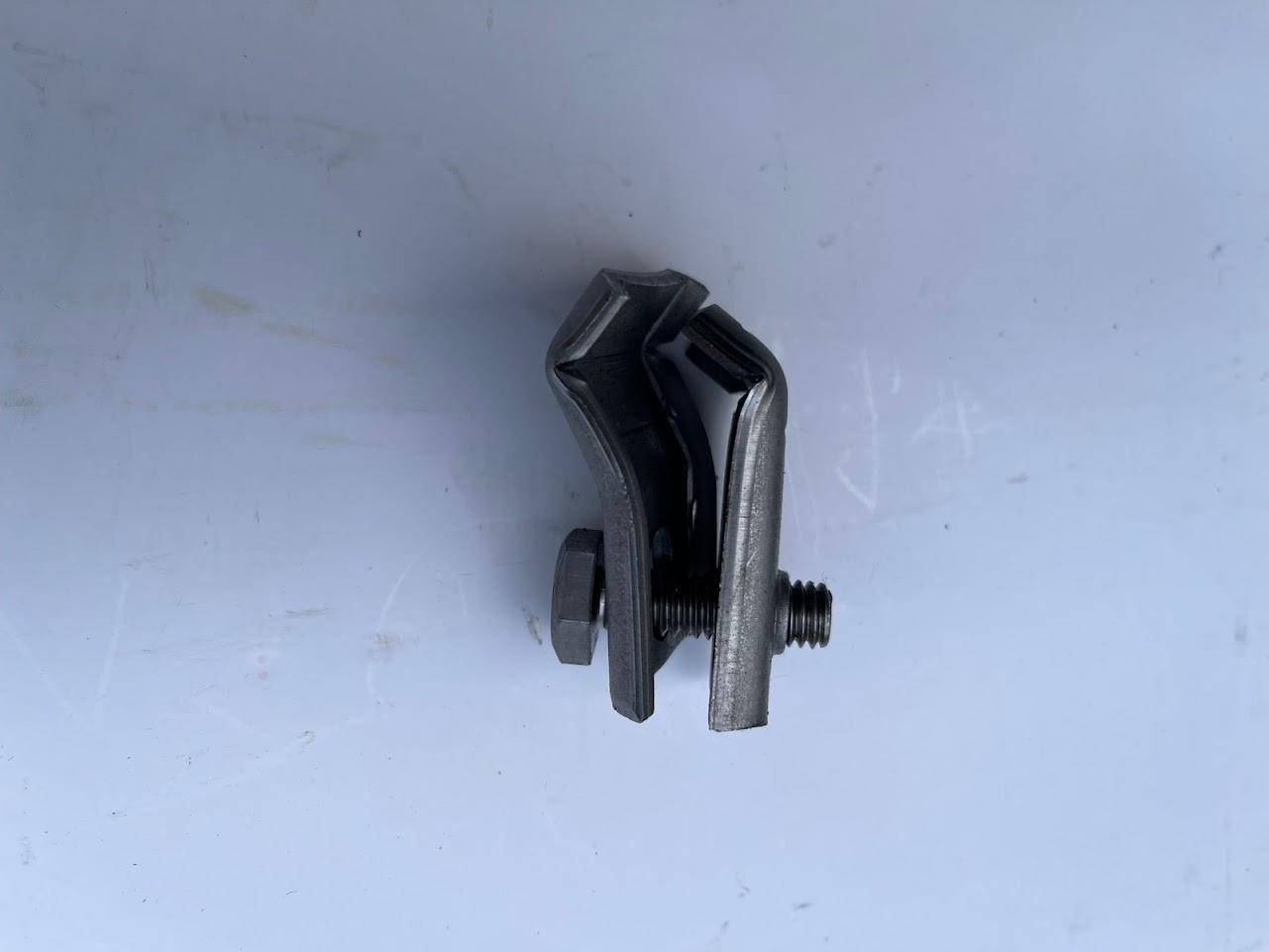

マルチハイパー キャッチマン
適応範囲 丸セパ　A- 5/16・3/8
鉄筋　B- D10・D13・D16
入数 100個

鉄筋・コンクリートかぶり対応製品

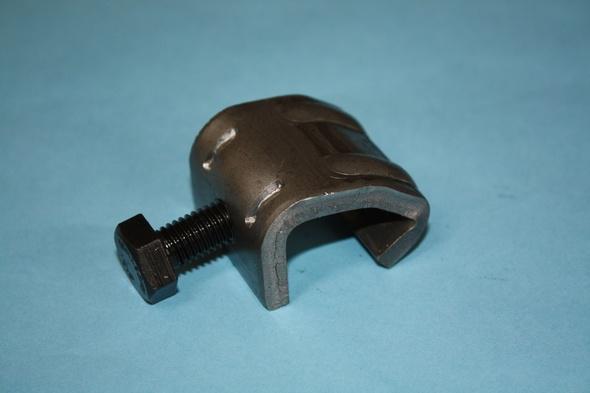

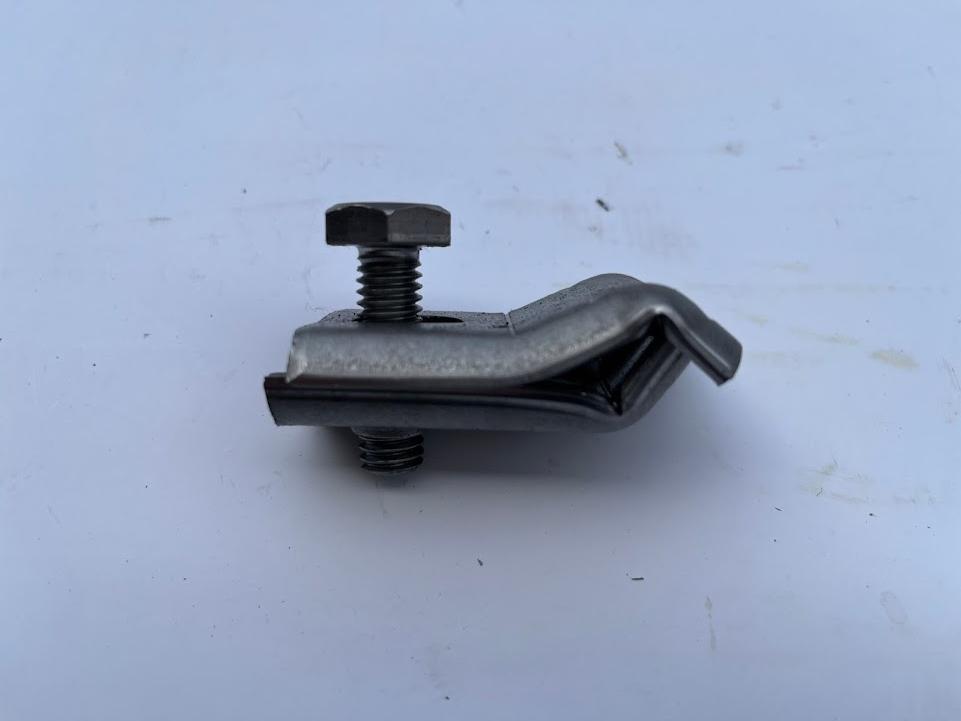

スラッガー

 鉄筋＆丸セパ無溶接金物 PAT
鉄筋・コンクリートかぶり対応製品 スラッガー
鉄筋・コンクリートかぶり対応製品 スラッガー
鉄筋・コンクリートかぶり対応製品 スラッガー
  • コンクリートまでのかぶりを気にせず真上からセット固定できます。
  • 鉄筋のどの位置でも取り付けられます。
  • 基礎や土間止め型枠のセパ引きに有効です。
  • 取り付けは簡単かつスピーディ。
  • 狭い個所でもスムーズに取り付けられます。

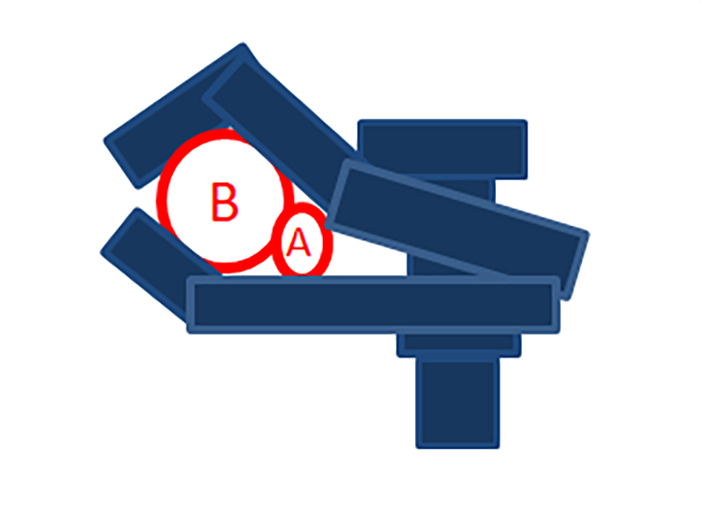

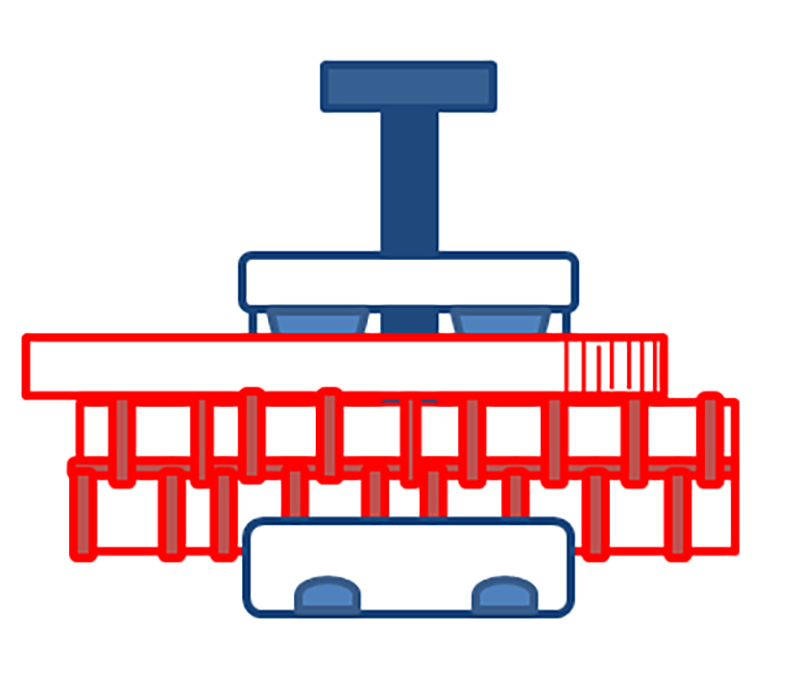

  • ボルトを締めると鉄筋・丸セパを上下本体の両端エッジ部に引き寄せる構造で、しっかり固定します。
鉄筋・コンクリートかぶり対応製品 スラッガー
鉄筋・コンクリートかぶり対応製品 スラッガー
鉄筋・コンクリートかぶり対応製品 スラッガー
※注意
丸セパがボルト側になるようにセットして下さい。

施工組合わせ

許容強度
適応範囲 丸セパ　A- 5/16・3/8
鉄筋　B- D10・D13・D16

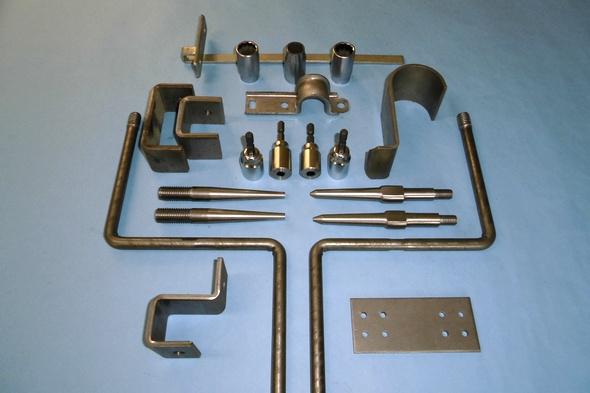

各種特殊製品

社内製品
  • アングルや鋼板を用いた特殊製品
  • 用途専用ソケット
  • 掘削用特殊ピン
  • 各種曲げ・穴・ねじ加工製品
  • etc.
